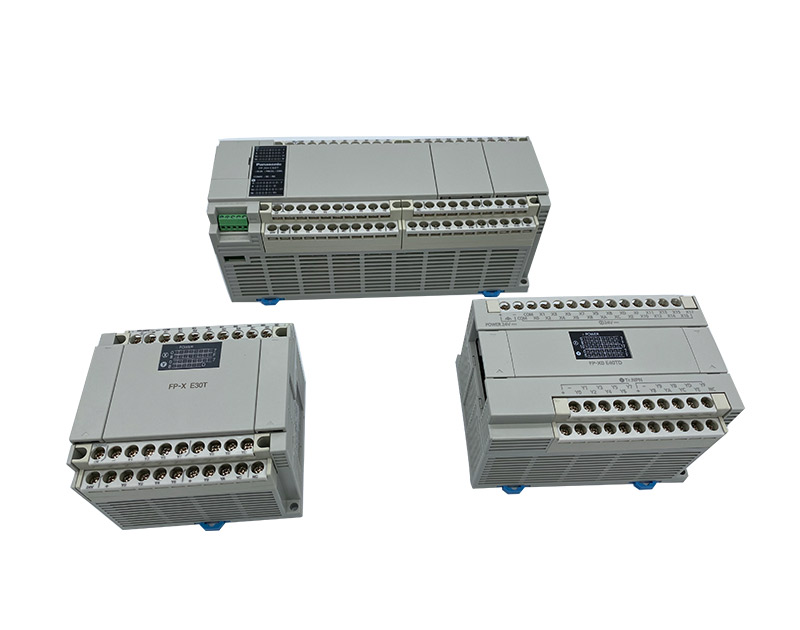

大家知道PLC各部分的名稱和功能嗎？

電池座：可選件的備份電池插入空間。

操作蓋：內置電池連接器、RUN/PROG.模式切換開關、USB 端口連接器和模擬電位器。

RUN/PROG.模式 切換開關：（RUN：設置為 RUN 模式。執行程序，開始運行； PROG：設置為編程模式。）

USB 端口連接器：連接使用工具軟件的計算機。

模擬電位器：轉動電位器時，特殊 DT 值發生變化?？梢詰?yīng)用于模擬定時器等。

24V電源輸出端子：可用作輸入電路用通用電源。

擴展插卡連接器：可選件的通信插卡、功能插卡的安裝空間。

狀態指示/ 輸入輸出指示：顯示動作模式、錯誤發生狀況、COM0 端口的通信狀況以及輸入輸出狀態。

PLC輸入電源：連接驅動控制單元的電源。

COM0 端口：3 線式 RS-232C 端口。同時配備 GT 系列顯示器連接用 5V 電源端子。

擴展單元連接器：連接安裝擴展單元的擴展電纜。

輸入端子：連接輸入設備。

輸出端子：連接輸出設備。
